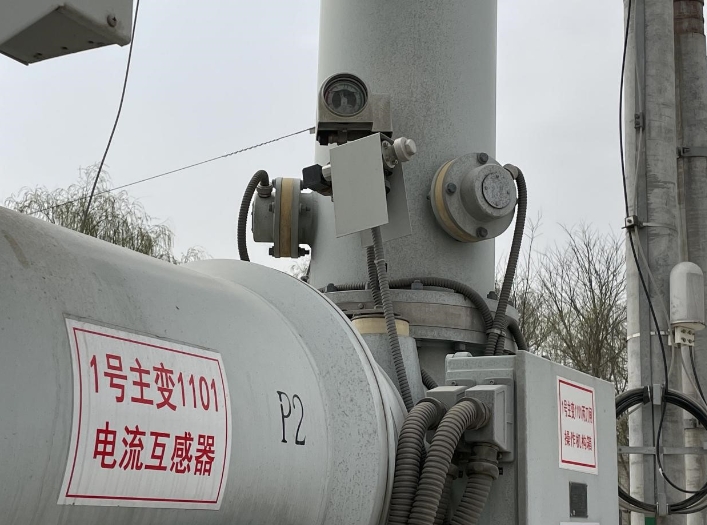

局部放电在线监测系统

功能概述

该产品可满足对绝缘开关装置（GIS）内部发生的局部放电现象的监测和诊断。通过附加于GIS外部的外置传感器或使用已有的内部传感器来获取的GIS内部的局放信号，通过对信号的诊断分析来判断GIS的运行状况，并对其状态进行显示和记录。对异常状态做出报警，以便运行人员及时处理，并为设备的故障分析、性能评估、合理使用和安全工作提供信息和准备基础数据。

产品特点

◇ 采用特高频（UHF）法监测，系统具有抗干扰能力强，灵敏度高（不低于5pC）；系统在各种恶劣的气候及现场的强电磁干扰、无线电波干扰和机械振动环境下运行性能可靠稳定;

◇ 局放定位：特高频电磁脉冲信号具有ns 时间量级的起始沿，采用多个探测器同时测量，可以准确探测局放位置。

◇ 精确监测局部放电的特征信息，放电量、放电相位、单位时间放电次数等。

◇ 实现网络化远程诊断技术和数据自动连续远程传输等功能

◇ 系统功能完备，具有强大的数据分析处理、历史趋势分析及丰富的显示功能

◇ 精确监测局部放电的特征信息，放电量、放电相位、单位时间放电次数等

◇ 系统支持DL/860、IEC61850、TCP/IP、等多种通讯协议

技术指标

系统原理框图
